Killswitch Einbauanleitung
Einbau ins Holz
Empfohlene Werkzeuge:
- Bohrmaschine
- Lötwerkzeug
- Bohrer: min. 3 mm, max. 16 mm (zum Vorbohren)
- Kegelsenker 16 mm (zum sauberen Nachbohren)
- ggf. Forstnerbohrer 30 mm und Standbohrmaschine

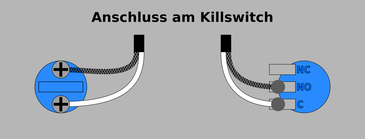

Anschluss am Killswitch
Beim Killswitch mit zwei Kontakten ist der Anschluss denkbar einfach.
Bei den Killswitch PRO sind drei Kontakte vorhanden. Hier muss dringend auf die Kennzeichnung der Kontakte geachtet werden.
Die Reihenfolge der Kabel ist egal.
Der Anschluss eines Kondensators soll das Klicken beim Schalten etwas verringern.
Nach meinen Versuchen ist der Effekt jedoch sehr gering.
Das Problem dabei: Der Kondensator greift in den gesamten Schaltkreis ein und ändert den gesamten Klang und den Regelweg der Potis.
Anschlussvarianten im Instrument
Der direkte Anschluss am Master-Volumepoti ist die beste Variante den Killswitch anzuschließen.
Die Schaltgeräusche werden so bei leiseren Einstellungen des Volumepotis ebenfalls verringert.
Der direkte Anschluss an die Ausgangsbuchse ist bei allen Instrumenten unabhängig von der vorhandenen Schaltung möglich.
Bei passiver Schaltung entfällt die Batterie.
Bei Instrumenten mit Volumepotis für jeden Pickup kann der Anschluss auch am Schalter vorgenommen werden.
Dies bietet sich an, wenn der Schalter näher am Killswitch liegt, z.B. bei Montage neben dem Schalter.
